Dimanche 8 Novembre à Sèvres

Je suis allé faire un tour au chantier samedi,

j'ai continué à travailler sur les bancs, mais dans un chantier tout vide, pas un chat! c'est plus difficile de se motiver et d'avancer!

J'ai commencé par dégauchir le banc avant tribord, pour le ramener à une épaisseur correcte

Puis j'ai taillé une pièce en chêne, en forme, destinée à la fixation de la paroi verticale du coffre sous le banc.

cadre posé sous le banc

Découpe du banc selon la forme de la coque

Essai en place

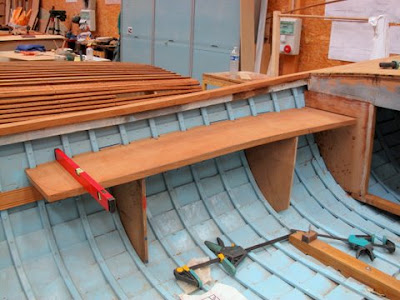

Calage en hauteur du banc bâbord

Dimanche matin, j'ai apporté le compas et la barre à roue pour finaliser leur positionnement et donc les découpes du banc avant tribord

Place du barreur


Bruno, notre cher président, m'a gentiment proposé de passer me donner un coup de main, ce qui s'avèrera fort utile pour le moral et l'avancement des travaux!

Et nous nous replongeons dans le tracé de l'ouverture des coffres,
perpendiculaire au bordé ou à la quille, cruel dilemme!
finalement on part pour, un à peu près perpendiculaire au bord, légèrement modifié pour être agréable à l'œil !

et après bien des tergiversations sur l'outil à employer, je me lance avec la scie sauteuse

Ça se passe plutôt bien

adaptation des supports verticaux

Ça prend forme

la structure positionnée, avec collage des supports verticaux

encore merci à Bruno pour son aide décisive

à suivre !

Dimanche 4 octobre

Jour important, je me lance enfin dans la découpe des bancs avant.

Bruno est la pour m'aider autant dans l'exécution que la réflexion, et celle ci est intense, ces bancs à coffre ont une géométrie complexe!

Gabarit avec différents tracés des ouvertures

Intense réflexion de Bruno

On trace et on découpe

Finition au rabot

Et mise en place pour le tracé du passage des membrures

les deux en place

Vue d'ensemble

Ajustage fastidieux des encoches

retouche et découpe en biais

Et voila, presque terminé, il reste encore une ou deux heures avant que ce soit presque parfait!

Réunion chaudière

Samedi matin, réunion de travail chez Philippe avec Michel et François

L'objectif était de valider la conception actuelle et de préparer les travaux restant sur les tuyauteries vapeur: Réchauffeur, mano, souffleur...

Tout d'abord l'analyse

le coup d'œil du maitre

La discussion

Le positionnement des accessoires

Et l'apéro pour conclure

Encore du Philippe!

Philippe a continué à me faire des merveilles!

admirez l'ensemble cheminée et dôme vapeur

Le dôme riveté cuivre

l'embase de cheminée, fixée rigidement, mais facilement démontable

Superbe, n'est ce pas, c'est vrai que l'on fini par avoir l'habitude !

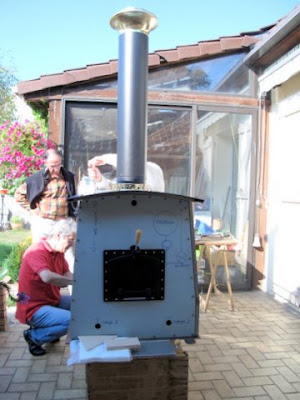

ce matin, nous avons une réunion design chaudière pour valider l'ensemble de la plomberie vapeur, vous aurez des photos ce soir.

WE à Sèvres

Ce WE, travaux sur l'aménagement avec le coffre à chaine et la fixation de la cloison avant

Finition de la découpe du bac à chaine

Passage à la résine

Montage définitif avant peinture

Fixation des cloisons avants

et pour finir tranquille, essais de positionnement des gabatits des bancs avants, en essayant d'éviter l'aubier du plateau de sipo!

Grille"Provisoire"

Philippe, en attendant que nous ayons les grilles en fonte, a réalisé une grille en mecano soudé, "provisoire", comme il sait le faire !

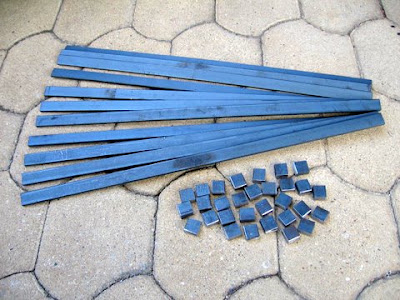

Le kit

après soudures

après meulage

monté dans la chaudière

WE du 12/13 septembre

Dimanche 13 septembre

Montage à blanc et derniers ajustements de la cloison avant

Une couche d'époxy sur la partie intérieure

Puis tracé et découpe du gabarit des bancs avant, ça se précise

reste à imaginer la structure, pas évident elle doit servir pour les coffres à bois et charbon

Samedi 12 septembre:

Travail sur la fixation du safran réalisé complètement par un ami, excellent bricoleur et vaporiste !

Ferrures également réalisées par le même ami

Nous avons tracé, aligné et percé et fixé les ferrures

et voila le résultat, il ne me reste qu'a retailler légèrement la ferrure du bas puis, riveter, plus pour l'esthétique que le coté fonctionnel, les deux joues entre elles, et enfin peindre et vernir le safran

Merci beaucoup ... de ton aide

protection refractaire des portes

Philippe a attaqué la découpe d'isolant réfractaire pour l'habillage de la porte provisoire et de la plaque de fermeture de l'orifice de la deuxième porte

Découpe difficile, le matériaux est plus dur que le béton réfractaire au corindon!


Des vis sont soudés sur les portes pour la fixation de plaques

prêt à poser

et voila le travail

L'embase de la cheminée

Découpe et soudure de l'embase de la cheminée

La découpe de la collerette s'effectue au tour







Collerettes et embases

Pour assurer la rigidité de la cheminée, Philippe a également réalisé une embase inox

Sertissage des écrous de fixation de l'embase supérieure

Montage à blanc avant soudure

Avec le tube de cheminée

Embase de cheminée soudée

et poli

embase de cheminée avec son tube, et ébauche de celle du couvre dôme

couvre dôme de près

Une idée de ce que cela donnera

J'ai décidé de peindre la chaudière en bleu marine les panneaux latéraux seront en boiserie acajou, à terme!

Les portes provisoires réalisées par Philippe

Comme je n'ai pas eu le temps de réaliser les modèles pour la fonderie des portes et des grilles,

Philippe a décidé de fabriquer des portes provisoires pour que nous puissions faire les essais.
Et comme d'habitude, pour Philippe, le provisoire doit etre parfait, jugez en vous même!

Les pièces ont été découpées à l'extérieur, par oxy-coupage

Puis soudées par Philippe,

Je rappelle qu'il s'agit de provisoire

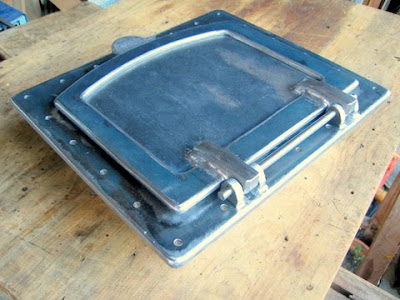

Détails de la charnière

Le verrou provisoire!

La porte montée sur la façade

Porte ouverte


Une fois de plus un travail magnifique de vrai pro

Polissage des chapeaux de cheminées

Bonjour les amis.

Voici les dernières aventures de nos chapeaux de cheminée.

C'est chez mon ami Nicolas que l'opération de polissage a eu lieu.

Ce restaurateur de voitures anciennes est bien entendu équipé d'un matériel complet pour faire briller les surfaces les plus récalcitrantes.

Polissage sur toile grain fin

sur feutre

Philippe s'y met aussi

de plus prés





à réparer suite à fausse manip

ça brille bien


en position

Avant vernis haute température

Après


Les chapeaux sont maintenant emballés et bien à l'abri.

Je les apporte à Redon comme prévu.

A bientôt.

Amicalement,

Philippe.

Travaux du dimanche 9 aout

Dernier petit tour à Sèvres avant les vacances qui débutent à la fin de la semaine

avec le ponçage du renfort de banc central

Une dernière image à emporter de la superbe ligne de mon Midship!

même vue arrière

le renfort central avec les emplacements pour le hotwell et le réservoir d'eau.


Puis déjeuner et après-midi chez Philippe consacré à la pose des réfractaires et isolants

démontage des déflecteurs

le réfractaire en plaques fines à coller sur les déflecteurs

dégraissage à l'acétone

découpe au cutter

puis collage avec une colle spéciale réfractaire

et voila les deux déflecteurs supérieurs protégés

Puis les lateraux

voila l'ensemble

on passe à la laine de céramique sur les parois latérales

découpe

mise en place

puis repose de la cloison extérieure

fermeture

remontage final

enfin nettoyage du flux de brasure sur les manchons


Pendant que Philippe avance sur les portes en mécano soudé en attendant les fonderies

Samedi 8 aout à Sèvres

Tout d'abord ponçage fin des ponts


et des plat-bords avec leurs traits de Jupiter dont je suis assez fier

puis rabotage de la tranche des bancs arrières

Puis travail sur la structure du banc central


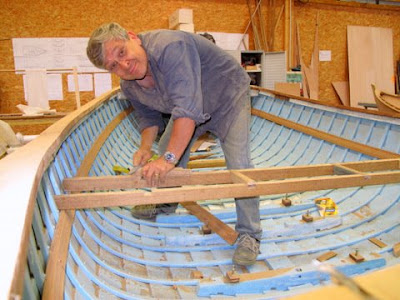

vérification des assemblages avant le collage

derniers ajustages

dernière inspection de Gérard et Patrice

puis collage

Gérard avance de son coté sur Mégaron, avec la liste des reste à faire!


le rivetage des trappes latérale de chaudière

et pose des déflecteurs

Demain je mettrais à jour le blog sur Merlin avec les photos du rivetage des clins que nous avons fait dans l'après-midi Gerard, Patrice et moi.

Deflecteurs serpentins

"Bonsoir Thierry.

Voici la suite et fin des déflecteurs de serpentins.
Il restait à fabriquer et monter les tôles latérales que j'ai récupéré ce matin chez les soudeurs ?

Ils sont fixés par des pattes soudées sur le corps de chauffe


et reliés aux déflecteurs supérieurs par trois vis dans des écrous sertis.



Il ne reste plus qu'à coller les panneaux d'isolant réfractaire dessus.



Bien amicalement,

Philippe.

Deflecteurs

Bonsoir Thierry.

Voici les photos du jour sur la fabrication et le montage des déflecteurs de serpentins.




Demain j'attaque les déflecteurs latéraux avec le gabarit en carton.

A demain pour les prochaines images.

Bonne nuit,

Philippe.

Volet et Grille d'air

Thierry.

J'ai achevé hier soir les commandes de volet et de grille d'air.

Ca fonctionne bien, surtout le coulissement de la grille façon porte de prison !
Écoute la vidéo, c'est génial !

Ce matin, j'attaque les déflecteurs des serpentins sur le corps de chauffe.

Amicalement,
Philippe.

Quelques autres photos des travaux d'hier

Poncage du pont arrière, pendant que Pascal arase les bouchons

La ponceuse à bande est la seule efficace sur le Sikaflex

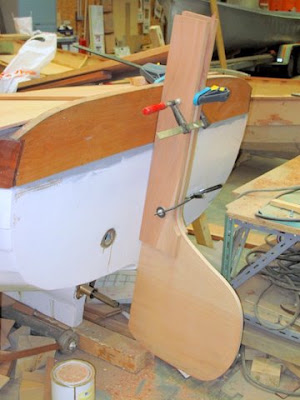

Essai de mise en place du safran

Montage des deux pièces du chapeau, sur le bâti préparé à cet effet par Philippe!

Soudure en finesse par Christian









Résultat de la soudure

Ponçage

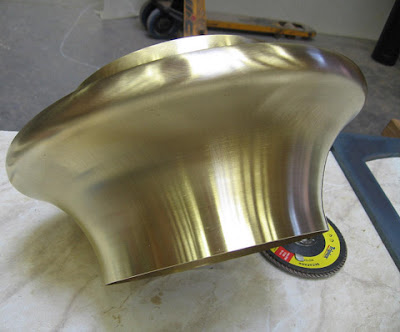

Résultat avant polissage

Cela donne envie à Gérard d'essayer! le tube

et le chapeau!

l'essayer c'est l'adopter, et un de plus en commande!

et quelques autre photos sur le site de Pascal

Travaux sur le chantier à Sèvres

Samedi, à Sèvres, ca bosse d'arrache pieds

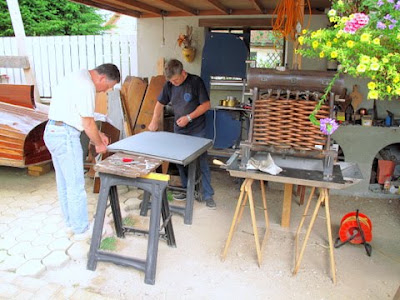

Philippe meule les brasures réalisées par Christian sur les chapeaux de cheminées

Déjà quatre de réalisés reste le polissage

Pendant ce temps la le safran avance

Réalisé à l'identique du précédent

Aiguillot et femelot réalisés main! admirer le travail.

Pascal remets en état la barre avant vernissage

Pendant que je ponce les ponts

ensuite un bon coup d'aspirateur...

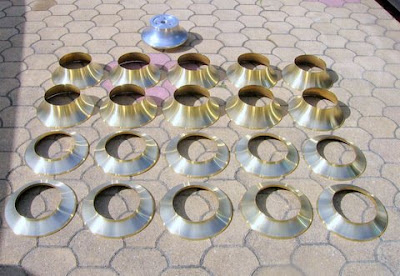

Chapeau cheminée

"Bonjour Thierry.

S'il te plait, peux-tu faire paraître ces dernières nouvelles dans Midship.

Comme promis, notre tourneur a tenu ses engagements et a terminé hier les 20 pièces de nos 10 chapeaux de cheminée.

Il fallait les récuperer cet après-midi car l'atelier fermait ce soir pour tout le mois d'août.

Joli hein, mais vivement que ça soit soudé et poli !

Christian, est-ce que ça tient toujours pour souder tout ça samedi à Sèvres ?
J'apporterai le gabarit pour tenir les deux parties en position.

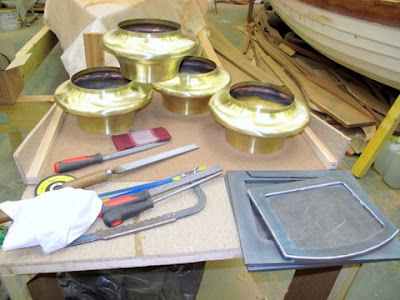

Beau petit lot hein !

Il y a aujourd'hui 13 pièces de commandées par nos amis de l'ABV.
Dommage, avec cette première livraison,il n' y en aura pas assez pour tout le monde.

J'ai déjà passé la commande à Patrick pour 20 autres pièces pour septembre.
Petite présentation sur le tube de cheminée. Il n'y a pas à dire ça en jette !

Quels sont ceux qui veulent leur chapeau poli ( j'ai ce qui faut à la maison ! ) ou bien qui souhaitent le polir eux même ?

Jean-Jacques, j'ai suivi tes conseils en passant chez Westa France.


Tu avais raison les tuyaux de cheminées ne sont pas plus chers qu'à Leroy-Merlin et en plus on peut les avoir en émaillé noir mat.


Encore merci pour tes précieuses infos.

A bientôt pour les prochaines nouvelles, samedi, sur les soudures.

Bien amicalement,

Philippe."
